C-400-3D 三通道高速精雕加工中心

产品介绍 Product Brief

华领智能 C-400-3D 三通道高速精雕加工中心属于定梁式龙门精雕机,一套数控系统控制三台机床参与加工,是一种高效高精低能耗的数控机床。机床主体采用高强度铸件主体结构,横梁刚性足不易变形;良好的切削性能,加工稳定;配合直排伺服刀库,可满足多工序零件整合加工;一套数控系统驱动三套独立加工单元,较单机单位时间产能翻2.5-3倍。



产品特性  Product  Characteristics
1)新一代高速高精数控系统。
2)使用电主轴及电箱冷却技术,并配置全封闭机床防护罩,提高机床运作的精度和热稳定性。
3)全新设计的抑振技术,提高零件表面效果,减轻振纹,提升刀具寿命。
4)可选配高速编码器电主轴,可实现高速刚性攻丝。



应用领域   Application  Area
5G、3C、汽车零部件、医疗及零件产品等。



标准配置   Standard  Configuration
1)高刚性铸件床身、横梁。
2)高速高精数控系统。
3)交流伺服电机,精密级丝杆/导轨。
4)自动润滑系统,工件冷却水箱。
5)主轴独立供冷,电箱温控系统。
6)链式伺服刀库,高精度自动对刀仪。
7)三色警示灯,防爆工作灯。
8)全罩一体式钣金。

可选配置   Optional  Configuration
1)第4轴或摇篮5轴
2)安全门锁
3)无线自动探针测量系统
4)油雾分离器

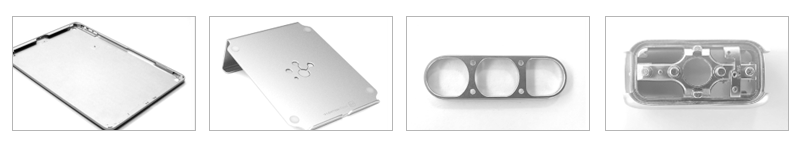

加工工件  Machining  Workpiece

产品参数   Product  Parameters

名  称 项   参  数
工作台  工作台尺寸(mm)  420 * 500 ( 三工作台 )
 工作台至主轴鼻端的距离(mm)  155 ∼ 355
 最大承载重量(Kg)  100
 T型槽工作台  4-12*80
行程  X向行程(mm)  400
 Y向行程(mm)  400
 Z向行程(mm)  200
主轴  主轴功率(Kw)  6.0
 主轴最高转速(rpm)  36000
 主轴直径(mm)  φ100
 主轴换刀方式  气动换刀
 刀柄规格   ISO25
 轴端静态跳动(主轴端面距测试棒5mm处)   (μm)  ≤2
进给速度  最大空跑进给速度(m/min)  15
 最大切削进给速度(m/min)  10
机床精度  定位精度:X/Y/Z(mm)  0.005
 重复定位精度 :X/Y/Z(mm)  0.004
 循圆精度(mm)  ≤0.015/φ300
刀库     刀库容量(T)     21T*3
    刀库形式     链式伺服刀库
主轴冷却  主轴冷却机制冷量(W)  ≥1000
润滑装置  润滑方式  自动稀脂润滑
动力源  空气机压力(Mpa)  ≥0.6
 外部真空源接口  φ19内径2m
 电力需求(Kw)  29
其它参数  外型尺寸(前后*左右*上下mm)  1980*1687*2381
 重量(约重:Kg)   5000
 是否配置网络传输、监控功能  有
 是否配置对刀仪  有

注:机床外形因配置有所变化,不做另行通知。
