B-400E-2D 双通道高速精雕机
机型介绍 Product Brief
华领智能 B-400E-2D 双通道高速精雕加工中心属于定梁式龙门精雕机，一套数控系统控制两台机床参与加工，是一种高效高精低能耗的数控机床。机床主体采用高强度铸铁材质，经过时效处理，横梁采用M型三点支撑，刚性足不易变形；良好的切削性能，加工稳定；配合双伺服刀库，可满足多工序零件整合加工；一套数控系统驱动两套独立加工单元，较单机单位时间产能翻1.7-2倍。
产品特性
Product characteristics
1、新一代高速高精数控系统;
2、使用电主轴及电箱冷却技术，并配置全封闭机床防护罩，提高机床运作的精度和热稳定性;
3、全新设计的抑振技术，提高零件表面效果，减轻振纹，提升刀具寿命;
4、选配在机测量系统，可以自动检测零件位置与尺寸偏差，有效提升零件加工的直通率。
应用领域
Application area
3C、笔电、智能穿戴、首饰、医疗及零件产品等。
标准配置
Standard configuration
1、高刚性铸件床身、横梁；
2、高速高精数控系统；
3、交流伺服电机，精密级丝杆/导轨；
4、自动润滑系统，工件冷却水箱；
5、主轴独立供冷，电箱温控系统；
6、双伺服刀库，高精度自动对刀仪；
7、三色警示灯，防爆工作灯；
8、全罩一体式钣金。
可选配置
Optional configuration
1、第4轴；
2、CCD视觉检测；
3、前自动门；
4、无线测头。

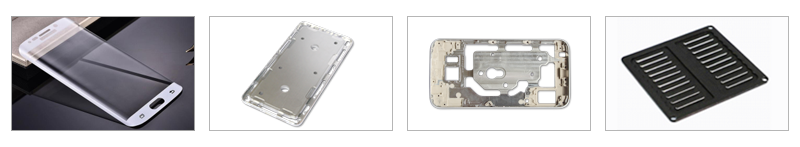

加工工件
Machining workpiece
产品参数
Product parameters
名 称
项 目
参 数
工作台
工作台尺寸(mm)
400 * 400 ( 双工作台 )
工作台至主轴鼻端的距离（mm）
210 - 360
最大承载重量（Kg）
200
T型槽工作台
5-12*80
行程
X向行程（mm）
400
Y向行程（mm）
400
Z向行程（mm）
150
主轴
主轴功率（Kw）
4.0
主轴最高转速（rpm）
40000
主轴直径(mm)
φ80
主轴换刀方式
气动换刀
刀柄规格
ISO 20
轴端静态跳动（主轴端面距测试棒5mm处） （μm）
≤2
进给速度
最大空跑进给速度（m/min）
15
最大切削进给速度（m/min）
10
机床精度
定位精度:X/Y/Z（mm）
0.004 / 0.004 / 0.004 (300mm)
重复定位精度 :X/Y/Z（mm）
0.003 / 0.003 / 0.003
循圆精度(mm)
≤0.015/φ300
刀库
刀库容量(T)
13T*2
刀库形式
半伞形伺服刀库
主轴冷却
主轴冷却机制冷量(W)
≥1000
润滑装置
润滑方式
自动稀脂润滑
动力源
空气机压力(Mpa)
≥0.6
外部真空源接口
φ19内径2m
电力需求(Kw)
15
其它参数
外型尺寸(前后*左右*上下mm)
1650*2628*2162
重量(约重:Kg)
3500
是否配置网络传输、监控功能
有
是否配置对刀仪
有
注:机床外形因配置有所变化，不做另行通知。
