B-700-2 双头高速精雕机

产品介绍 Product Brief

华领智能 B-700-2 双头高速精雕加工中心属于定梁式龙门精雕机,是一种高效高精的数控机床。机床主体材质采用人造大理石,耐腐蚀性强,热稳定性优,导轨面采用研磨工艺,精度保持性好;选配地轨式机械手,可实现自动化上下料不停机加工。


产品特性

Product characteristics


1、新一代高速高精数控系统;

2、使用电主轴及电箱冷却技术,并配置全封闭机床防护罩,提高机床运作的精度和热稳定性;

3、全新设计的抑振技术,提高零件表面效果,减轻振纹,提升刀具寿命;

4、采用大视角的视窗,方便监测加工进度及效果。


应用领域

Application area

玻璃盖板及板材类产品的大批量。

标准配置

Standard configuration

1、天然大理石床身、横梁;

2、高速高精数控系统;

3、交流伺服电机,精密级丝杆/导轨;

4、自动润滑系统,工件冷却水箱;

5、主轴独立供冷,电箱温控系统;

6、高精度自动对刀仪;

7、三色警示灯,防爆工作灯;

8、全罩一体式钣金;

9、真空过滤系统。


可选配置

Optional configuration

1、地轨式机械手;

2、安全门锁;

3、气缸治具;

4、油雾分离器。

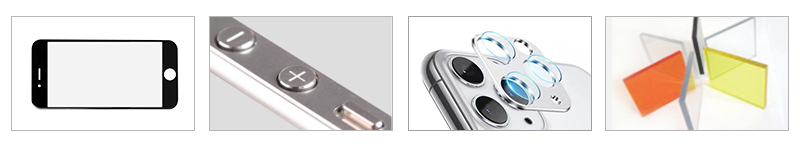

加工工件

Machining workpiece

产品参数

Product parameters


名  称 项   参  数
工作台  工作台尺寸(mm)  700 * 500
 工作台至主轴鼻端的距离(mm)  60 - 150
 最大承载重量(Kg)  150
 T型槽工作台  7-8*56.5
行程  X向行程(mm)  370
 Y向行程(mm)  500
 Z向行程(mm)  90
主轴  主轴功率(Kw)  4.0
 主轴最高转速(rpm)  60000
 主轴直径(mm)  φ62
 主轴换刀方式  气动换刀
 主轴间距  350
  刀柄规格
 直柄式(Φ3.175 Φ4 Φ6.0)
 轴端静态跳动(主轴端面距测试棒5mm处)   (μm)  ≤2
进给速度  最大空跑进给速度(m/min)  15
 最大切削进给速度(m/min)  0 - 8
机床精度  定位精度:X/Y/Z(mm)  0.005 / 0.005 / 0.005 (300mm)
 重复定位精度 :X/Y/Z(mm)  0.003 / 0.003 / 0.003
 循圆精度(mm)  ≤0.015/φ300
主轴冷却  主轴冷却机制冷量(W)  ≥1000
润滑装置  润滑方式  自动稀脂润滑
动力源  空气机压力(Mpa)  ≥0.6
 外部真空源接口  φ19内径2m
 电力需求(Kw)  7
其它参数  外型尺寸(前后*左右*上下mm)  2279*1653*2171
 重量(约重:Kg)   2000
 是否配置网络传输、监控功能  有
 是否配置对刀仪  有

注:机床外形因配置有所变化,不做另行通知。
