华领:雕铣加工中心
详细内容

产品简介

Product Brief

华领智能高速雕铣机C-650采用龙门式结构,由高品质米汉纳铸铁铸造,内部龙骨架加强,全部铸铁经过退火处理,稳定性高、长期使用不变形。整体比同机型偏重、密封形外罩,双面门开启使产品加工方便。
采用专 用高速雕铣机控制系统,精密滚珠丝杆与线性导轨,联轴器有精密测量,确保在加工过程中稳定,返回动作零间隙,提高生产效率。
C-650性价比高、加工速度快、加工产品光洁度好,受到越来越多的客户青睐,是华领智能主导产品之一。

产品特性

Product characteristics

1、新一代高速高精数控系统;

2、使用电主轴及电箱冷却技术,并配置全封闭机床防护罩,提高机床运作的精度和热稳定性;

3、全新设计的抑振技术,提高零件表面效果,提升刀具寿命;

4、选配在机测量系统,可以自动检测零件位置与尺寸偏差,有效提升零件加工的直通率;

5、可选配高速编码器电主轴,可实现高速刚性攻丝。


应用领域

application area

华领智能雕铣机C-650适用范围比较广,对不同材料:钢、铜、铝、有机玻璃等均可精密加工。
广泛用于精密模具模仁粗精加工一次完成,模具紫铜工、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。

标准配置

Standard configuration

1、高刚性铸件床身、横梁;

2、高速高精数控系统;

3、交流伺服电机,精密级丝杆/导轨;

4、半伞形伺服刀库;

5、主轴独立供冷,电箱温控系统;

6、高精度自动对刀仪;

7、三色警示灯,防爆工作灯;

8、全罩一体式钣金。


可选配置

Optional configuration

1、无线自动探针测量系统;

2、第4轴或摇篮5轴;

3、7. 5Kw大功率电主轴;

4、30000转高速电主轴;

5、主轴定向功能(攻牙功能);

6、油雾分离器;

7、Syntec M22A NC系统。

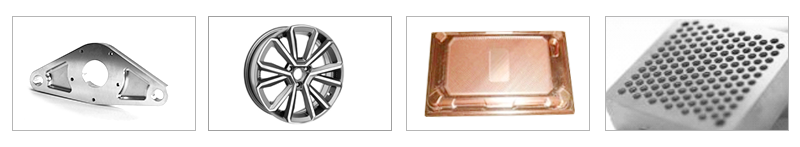

加工工件

Machining workpiece

视频介绍

Video introduction

加工视频

Processing video

产品参数

Product parameters


名  称 项   参  数
工作台  工作台尺寸(mm)  600 * 500
 工作台至主轴鼻端的距离(mm)  120 - 380
 最大承载重量(Kg)  200
 T型槽工作台  5-14*100
行程  X向行程(mm)  600
 Y向行程(mm)  500
 Z向行程(mm)  260
主轴  主轴功率(Kw)  5.5 [7.5]
 主轴最高转速(rpm)  24000
 主轴直径(mm)  φ125
 主轴换刀方式  气动换刀
 刀柄形式  BT30 - ER25
 轴端静态跳动(主轴端面距测试棒5mm处)   (μm)  ≤2
进给速度  最大空跑进给速度(m/min)  24
 最大切削进给速度(m/min)  12
机床精度  定位精度:X/Y/Z(mm)  0.006 / 0.006 / 0.006 (300mm)
 重复定位精度 :X/Y/Z(mm)  0.004 / 0.004 / 0.004
 循圆精度 (mm)  ≤0.015/φ300
刀库     刀库容量( T )
    /
主轴冷却  主轴冷却机制冷量(W)  ≥1000
润滑装置  润滑方式  自动稀脂润滑
动力源  空气机压力(Mpa)  ≥0.6
 外部真空源接口  φ19内径2m
 电力需求(Kw)  10
其它参数  外型尺寸(前后*左右*上下mm)  2080*1910*2480
 重量(约重:Kg)   3500
 是否配置网络传输、监控功能  有
 是否配置对刀仪  有

注:机床外形因配置有所变化,不做另行通知。




高速雕铣机;龙门式结构
