C-870高速雕铣机
产品介绍 Product Brief
台群精机雕铣机C-870采用龙门式结构，由高品质米汉纳铸铁铸造，内部龙骨架加强，全部铸铁经过退火处理，稳定性高、长期使用不变形。整体比同机型偏重、密封形外罩，双面门开启使产品加工方便。
采用专用高速雕铣机控制系统，精密滚珠丝杆与线性导轨，联轴器有精密测量，确保在加工过程中稳定，返回动作零间隙，提高生产效率。
C-870性价比高、加工速度快、加工产品光洁度好，受到越来越多的客户青睐，是华领智能主导产品之一。
采用专用高速雕铣机控制系统，精密滚珠丝杆与线性导轨，联轴器有精密测量，确保在加工过程中稳定，返回动作零间隙，提高生产效率。
C-870性价比高、加工速度快、加工产品光洁度好，受到越来越多的客户青睐，是华领智能主导产品之一。
产品特性
Product characteristics
1、新一代高速高精数控系统;
2、采用大视角的视窗，可以从多角度监测加工精度及效果;
3、全新设计的抑振技术，提高零件表面效果，提升刀具寿命;
4、选配在机测量系统，可以自动检测零件位置与尺寸偏差，有效提升零件加工的直通率;
5、可选配高速编码器电主轴，可实现高速刚性攻丝。
应用领域
application area
华领智能雕铣机C-870适用范围比较广，对不同材料：钢、铜、铝、石墨、有机玻璃等均可精密加工。
广泛用于精密模具模仁粗精加工一次完成，模具紫铜工、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。
广泛用于精密模具模仁粗精加工一次完成，模具紫铜工、铝件产品批量加工、鞋模制造、治具加工、钟表眼镜等行业。
标准配置
Standard configuration
1、高刚性铸件床身、横梁；
2、高速高精数控系统；
3、交流伺服电机，精密级丝杆/导轨；
4、12PCS斗笠式刀库；
5、主轴独立供冷，电箱温控系统；
6、高精度自动对刀仪；
7、三色警示灯，防爆工作灯；
8、全罩一体式钣金。
可选配置
Optional configuration
1、无线自动探针测量系统；
2、第4轴或摇篮5轴；
3、7.5Kw大功率电主轴；
4、30000转高速电主轴；
5、主轴定向功能(攻牙功能)；
6、油雾分离器；
7、Syntec M22A NC系统；
8、FANUC NO系统。

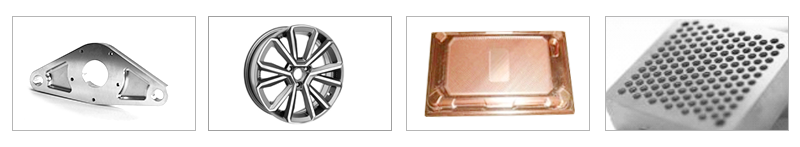

加工工件
Machining workpiece
产品参数
Product parameters
名 称
项 目
参 数
工作台
工作台尺寸(mm)
700 * 800
工作台至主轴鼻端的距离（mm）
140 - 460
最大承载重量（Kg）
350
T型槽工作台
5-14*100
行程
X向行程（mm）
700
Y向行程（mm）
800
Z向行程（mm）
320
主轴
主轴功率（Kw）
5.5
主轴最高转速（rpm）
24000
主轴直径(mm)
φ125
主轴换刀方式
气动换刀
刀柄形式
BT30 - ER25
轴端静态跳动（主轴端面距测试棒5mm处） （μm）
≤2
进给速度
最大空跑进给速度（m/min）
24
最大切削进给速度（m/min）
12
机床精度
定位精度:X/Y/Z（mm）
0.006 / 0.006 / 0.006 (300mm)
重复定位精度 :X/Y/Z（mm）
0.004 / 0.004 / 0.004
循圆精度 （mm）
≤0.015/φ300
刀库
刀库容量（ T ）
13
主轴冷却
主轴冷却机制冷量(W)
≥1000
润滑装置
润滑方式
自动稀脂润滑
动力源
空气机压力(Mpa)
≥0.6
外部真空源接口
φ19内径2m
电力需求(Kw)
13
其它参数
外型尺寸(前后*左右*上下mm)
2460*1850*2500
重量(约重:Kg)
3800
是否配置网络传输、监控功能
有
是否配置对刀仪
有
注:机床外形因配置有所变化，不做另行通知。
